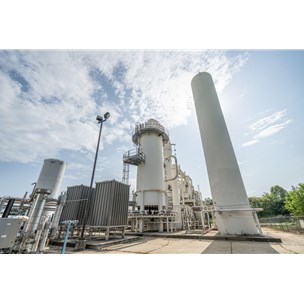

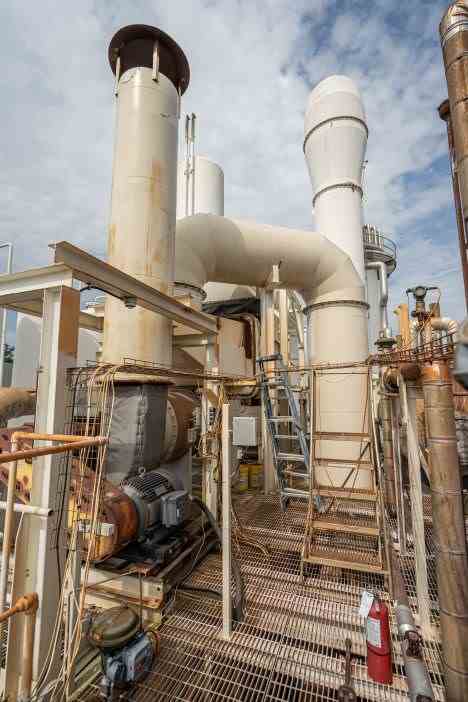

Hydrogen Plant - 4,700 Nm3/hr (4 MMSCFD)
Other Views - click image for larger view
Hydrogen Plant - 4,700 Nm3/hr (4 MMSCFD) Hydrogen Plant - 4,700 Nm3/hr (4 MMSCFD) Hydrogen Plant - 4,700 Nm3/hr (4 MMSCFD) Hydrogen Plant - 4,700 Nm3/hr (4 MMSCFD) Hydrogen Plant - 4,700 Nm3/hr (4 MMSCFD) Hydrogen Plant - 4,700 Nm3/hr (4 MMSCFD) Hydrogen Plant - 4,700 Nm3/hr (4 MMSCFD)

Hydrogen Plant - 4,700 Nm3/hr (4 MMSCFD)

Stock # 639
Capacity 4,700 Nm3/hr
Products Hydrogen (99.99%)

Overview

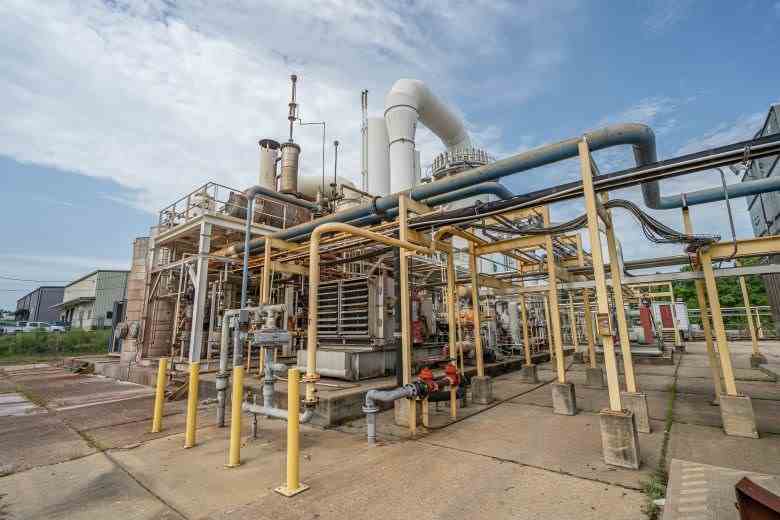

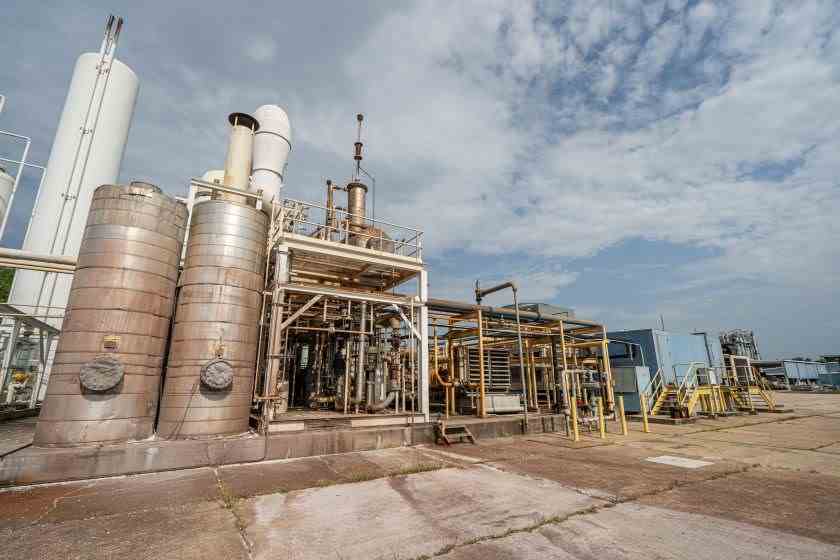

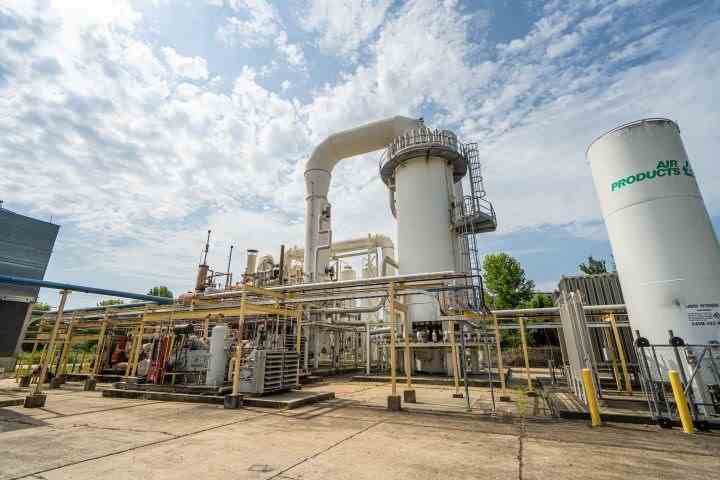

Complete hydrogen plant based on Linde Hydro-Chem process technology with PSA unit and Emerson Delta V DCS Control System. Plant in excellent condition and preserved under nitrogen blanket. Full technical documentation available. The plant supplies its own operating steam once in production. Available new reforming catalyst can increase plant efficiency by 10%. The reformer and process skid and vessels occupy 85 ft X 55 ft space.

Major Equipment

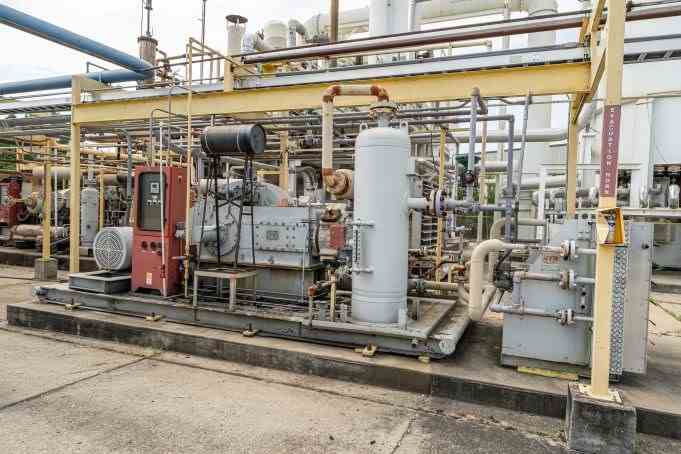

Natural gas compressor

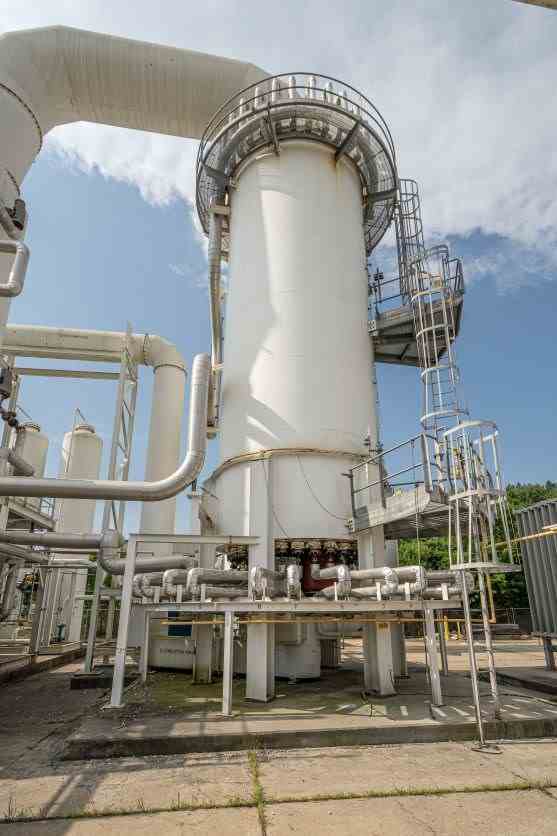

Steam methane reformer (SMR)
Hydrotreater
Desulfurizer
Shift converter
Separators
Deaerator
Waste heat boiler
Steam superheater

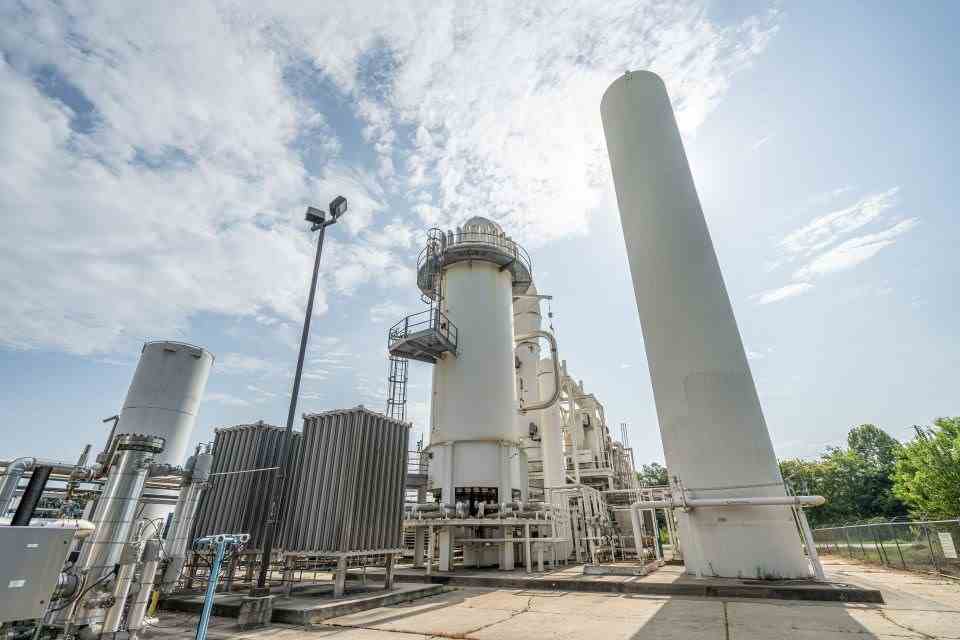

PSA H2 purification unit
H2 compressors
Air compressor
Emergency generator
RO / DI BFW water purification system
Waste gas surge tank

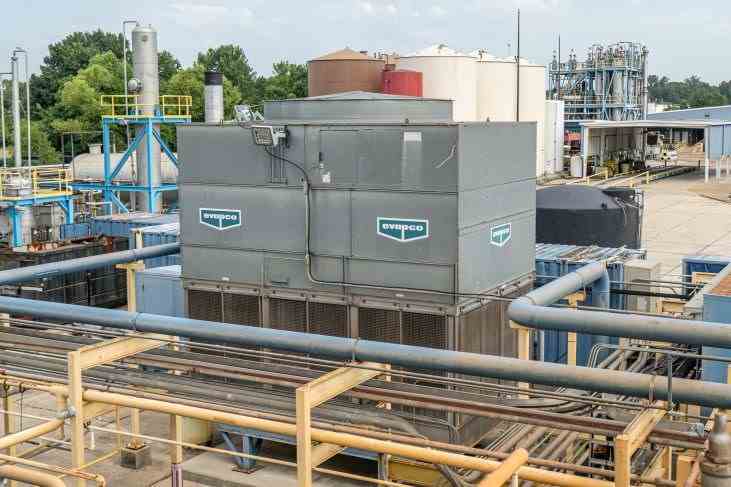

Cooling water system
MCC electrical & switch gear
Delta V DCS control system
Share
SPECIFICATIONS RESOURCES
Year Built 2011
Year Shut 2024
Capacity 4,700 Nm3/hr
Plant Design/Technology Linde Hydro-Chem
Raw Material Natural Gas
Products Hydrogen (99.99%)
Subcategory Hydrogen (HyCo) & Syngas Plants
