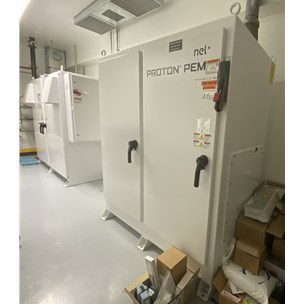

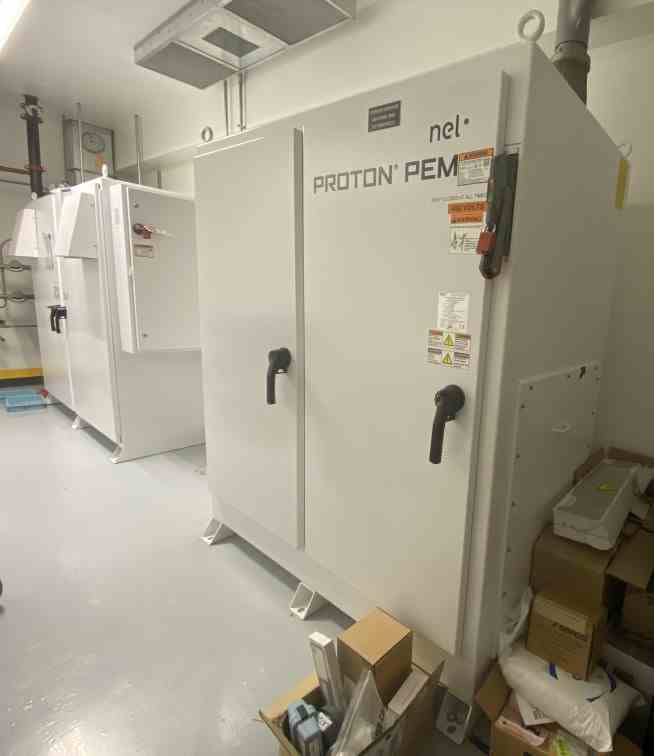

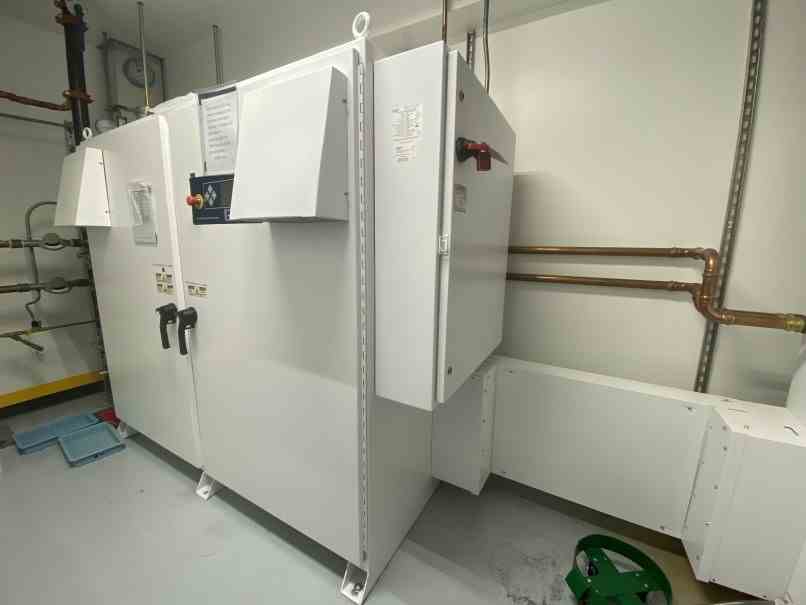

Electrolysis Hydrogen Plant - 30 Nm3/hr (1,140 SCFH)
Other Views - click image for larger view
Electrolysis Hydrogen Plant - 30 Nm3/hr (1,140 SCFH) Electrolysis Hydrogen Plant - 30 Nm3/hr (1,140 SCFH)

Electrolysis Hydrogen Plant - 30 Nm3/hr (1,140 SCFH)

Stock # 625
Capacity 30 Nm3/hr
Products Hydrogen (99.9995%)

Overview

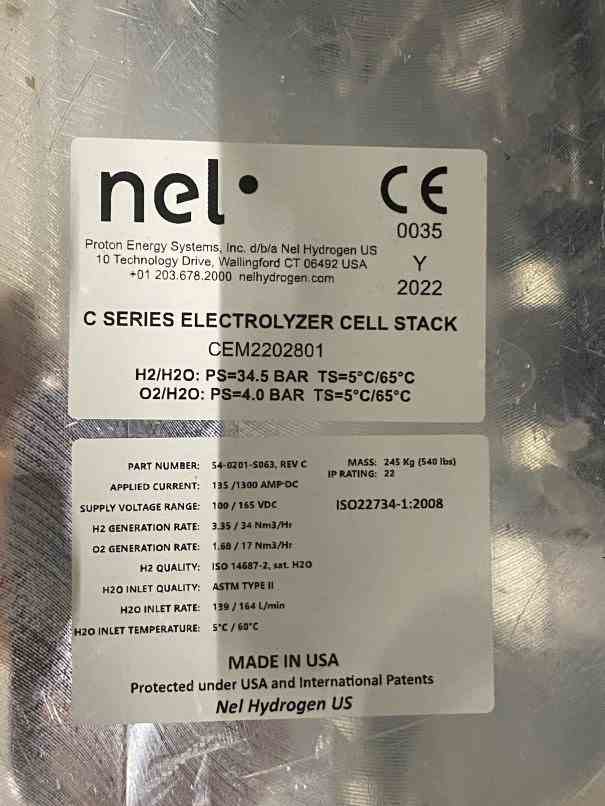

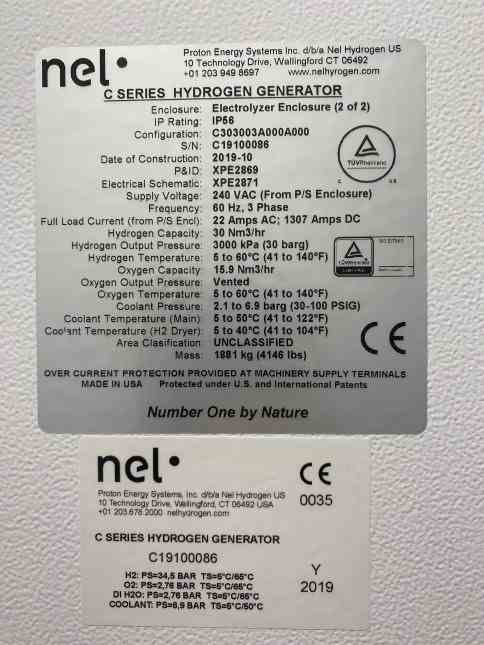

Like-new, barely used 30 Nm3/hr (1,140 SCFH) hydrogen generator manufactured by NEL. Model C-30. 99.9995+% pure hydrogen rated at 435 psig (30 barg). Power consumed per volume of H2 gas produced 5.8 KWh/Nm3. Production turndown range 0 – 100%. It is certified to ISO 22734-1. The generator has two enclosures: (1) Power Supply Enclosure. IP rating 56; 480VAC/60Hz/3phases. (2) Electrolyzer Enclosure. IP rating 54; 480VAC/60Hz/3phases. Full load current from the power supply enclosure: 22 Amps AC, 1307 Amps DC. DI water subsystem also included.

Major Equipment

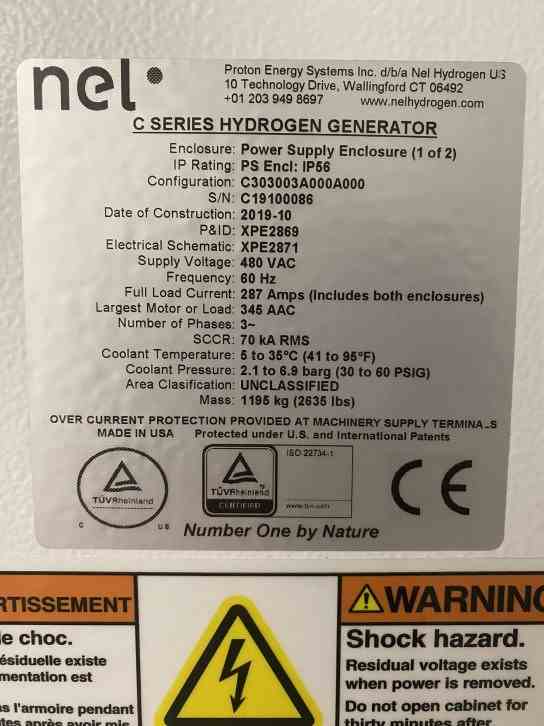

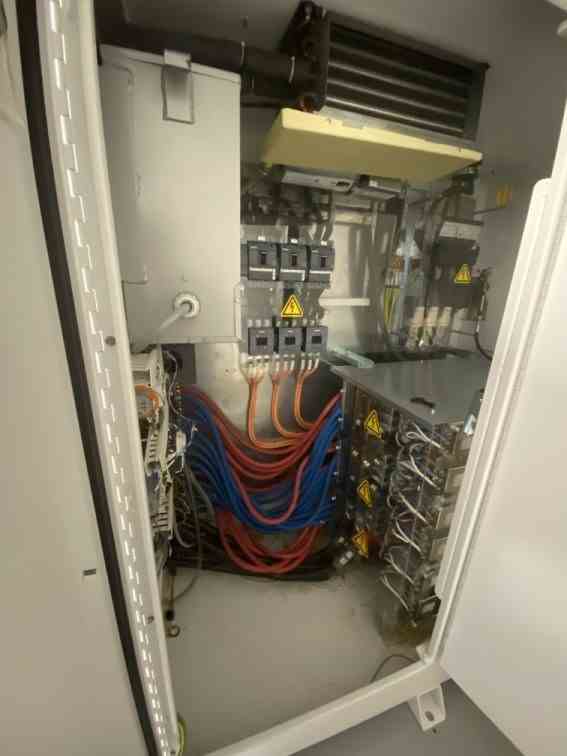

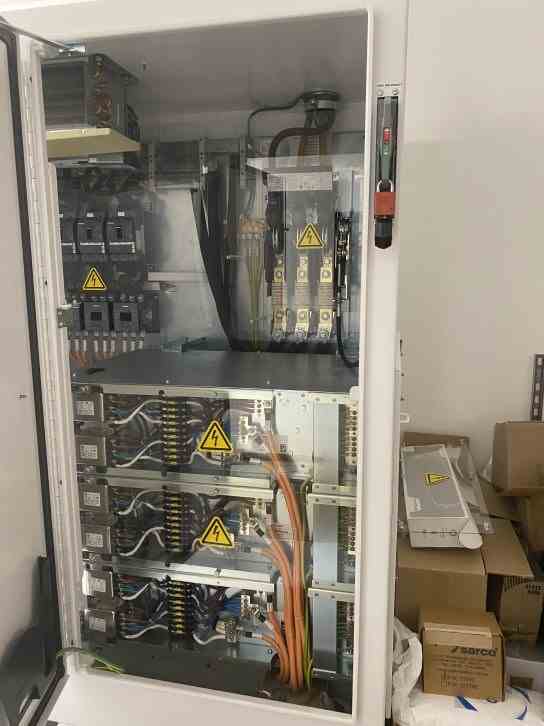

Power Supply Enclosure (L X W X H = 8 ft X 3.5 ft X 6.75 ft)

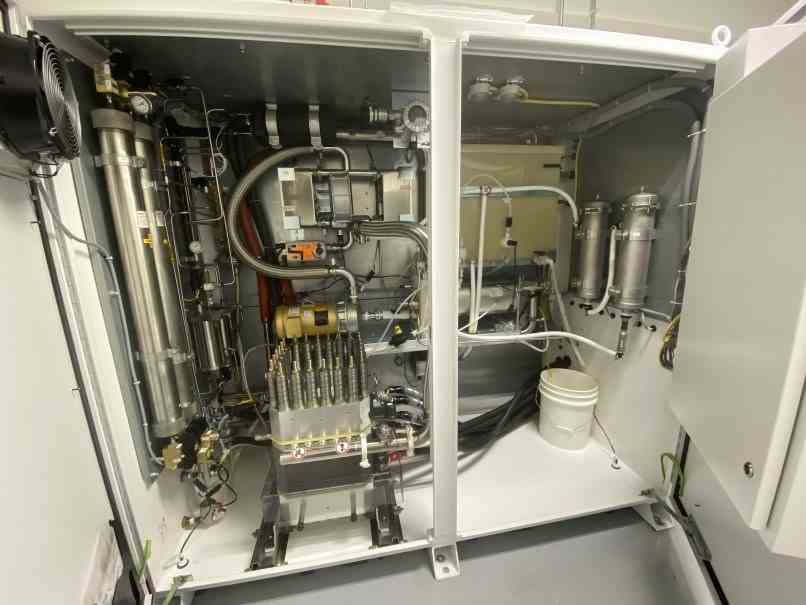

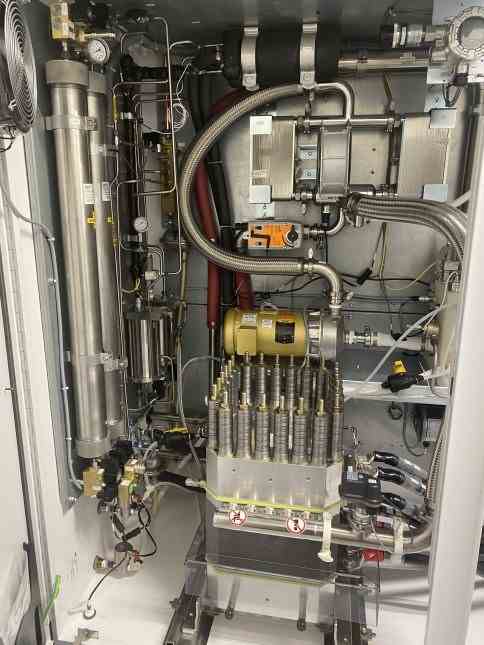

Electrolyzer Enclosure (L X W X H = 5.5 ft X 3.5 ft X 6.5 ft)
Share
SPECIFICATIONS RESOURCES
Year Built 2019
Year Shut
Capacity 30 Nm3/hr
Plant Design/Technology NEL
Raw Material Water
Products Hydrogen (99.9995%)
Subcategory Hydrogen (HyCo) & Syngas Plants
